宁波市psb930精轧螺纹钢40MM现货

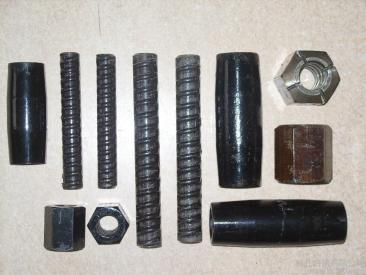

PSB930精轧螺纹钢筋实际重量与公称重量的允许偏差应不大于表1规定的公称重量的±4% 。 牌号及化学成分 钢筋钢的熔炼分析中，硫、磷含量不大于0.040%。生产厂应进行化学成分和合金元素的选择和利用，以保证经过不同方法加工的成品钢筋能满足表3规定的力学性能要求。 钢筋的成品化学成分分析允许偏差应符合GB/T222的规定。 冶炼方法 钢以氧气转炉或电炉冶炼。 交货状态 钢筋以热轧状态、轧后余热处理状态或热处理状态按直条交货。 力学性能 钢筋的力学性能应符合表3的规定。 级别规定非比例延伸强度Rel(RP0.2),MPa 抗拉强度 Rm，MPa 断后伸长率A/% 大力下总伸长率 Agt/% 应力松弛性能 初始应力1000h后应力松弛率r/% PSB785 ≥785 ≥980 ≥7 ≥3.5 0.7Rm ≤4 PSB830 ≥830 ≥1030 ≥6 PSB930 ≥930 ≥1080 ≥6 PSB1080 ≥1080 ≥1230 ≥6 供方在保证钢筋1000h松弛性能合格的基础上,可进行10h松弛试验,初始应力为公称屈服强度的 80%,松弛率不大于1.5%。 可根据用户要求提供其它强度级别和规格的钢筋。 经供需双方协商,可进行钢筋弯曲试验。 经供需双方协商,可进行疲劳试验。 表面质量 钢筋表面不得有横向裂纹、结疤和折叠。 允许有不影响钢筋力学性能和连接的缺陷。 检验项目 每批钢筋的检验项目、取样方法和试验方法应符合表4的规定。 序号 检验项目 取样方法 取样数量 试验方法 1 化学成分 GB/T 222 1 GB/T 223、GB/T 4336 2 拉 伸 任选两根钢筋 2 GB228 本标准8.2 3 弯 曲 任选两根钢筋 2 GB/T232 本标准8.3 4 松 弛 任选一根钢筋 1/每合同批 GB10120本标准8.4 5 疲 劳 任选一根钢筋 1 本标准8.5 6 表 面 逐支 目视 7 重量偏差 按本标准6.7 拉伸试验 拉伸试验应采用全截面尺寸钢筋试样进行。不允许用机加工减少截面的试样。 单位应力测定应按表1所列基圆横截面积计算。 对每批重量大于60t的钢筋，应取三个拉伸试样进行试验。 弯曲试验 弯曲试验的试样按规定弯曲后，受弯曲部位表面不得产生裂缝。 松弛试验 钢筋的应力松弛性能试验应按GB/T 10120的规定进行。 试验期间，试样的环境温度应保持在20℃±2℃内。 试验标距长度不小于公称直径的60倍。 试样制备后不得进行任何热处理和冷加工。 初始负荷应在3min～5min内均匀施加完毕，持荷1min后开始记录松弛值。 允许用至少100h的测试数据推算1000h的松弛率值。 疲劳试验 经供需双方同意,可进行疲劳试验,钢筋应经受2×106周次循环应力而没有发生断裂，并且从大应力为70%公称抗拉强度时上下振动。

www.jsbxgg.com
